   Общая характеристика объекта.


Общая характеристика Ростовской АЭС

Ростовская АЭС является первой АЭС, пуск которой будет осуществлен в России после Чернобыльской трагедии и связанным с ней кризисом в атомной промышленности. Пуск первого энергоблока АЭС планируется на октябрь 2000 г. В заключении экспертной комиссии государственной экологической экспертизы Минприроды России по проекту Ростовской АЭС рекомендовано обеспечить пуск АЭС в конце 2000 г

. Общие сведения о проекте.

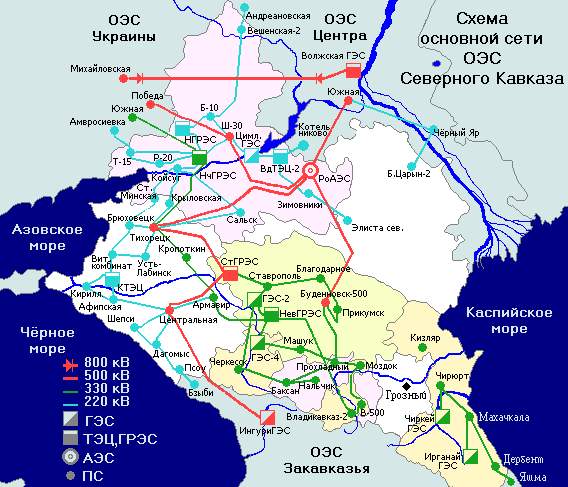

Объединенная энергетическаясистема(ОЭС) Северного Кавказа, в которую предполагают включить Ростовскую АЭС, обеспечивает энергоснабжение одинадцати субъектов Российской Федерации обшей площадью 431,2 тыс. км с населением 17,7 млн. человек. Необходимость строительства Ростовской АЭС для развития энергетики региона обоснована "Программой развития энергетики Ростовской области на период до 2010 г." (ОАО "Ростовэнерго", г. Ростов-на-Дону, 1998 г.).

Исследования перспектив развития электроэнергетики, атомной энергетики, ЕЭС России и ЕЭС Северного Кавказа, проведенные в Институте энергетических исследований РАН, Совете по изучению производительных сил Минэкономики РФ и институте "Энергосетьпроект", показали, что сооружение Ростовской АЭС является наиболее целесообразным, как с энергетической, так и с экономической точек зрения. ("Решение заседания РАО "ЕЭС России" совместно с секцией АЭС Научного Совета РАН по проблемам надежности и безопасности больших систем энергетики по рассмотрению работы института "Энергосетьпроект" "Схема развития ЕЭС и ОЭС России на период до 2010 года" от 24 июня 1999г.).

В условиях резкого сокращения подачи природного газа для выработки электроэнергии особенно на Северном Кавказе и в центральных районах России роль атомной энергетики существенно возрастает, В первую очередь это касается острейшей необходимости завершения строительства энергоблоков Ростовской АЭС (схема развития ЕЭС и ОЭС России на период до 2000 года от 24.06.99). Проект Ростовской АЭС относится к серии унифицированных проектов с реакторами ВВЭР-1000. Каждый из энергоблоков мощностью по 1000 МВт размещается в отдельно стоящем главном корпусе.

Энергоблок включает в себя реакторную установку В-320 и турбоустановку. Тепловая, схема энергоблоков двухконтурная. Первый, контур (радиоактивный) состоит из реактора, главных циркуляционных насосов, парогенераторов и компенсатора давления. Второй, нерадиоактивный, контур состоит из турбоустановки, водопитательной установки, паровой части парогенераторов и связывающих это оборудование трубопроводов. Топливо размещается в корпусе реактора в активной зоне, содержащей 163 тепловыделяющих сборок. В этих сборках топливо находится в виде таблеток слабообогащенного по урану-235 оксида урана, заключенных в герметичные трубки из циркониевого сплава. Теплоносителем первого контура является вода высокой чистоты под давлением 160 кг/см2 (16.0 МПа) с растворенной в ней борной кислотой. Применение в качестве теплоносителя и замедлителя нейтронов воды позволяет получить в реакторе ВВЭР-1000 отрицательный температурный коэффициент реактивности, определяющий высокую стабильность и саморегулируемость реактора.

Геологическое строение на глубину до 12 км в рассматриваемом регионе характеризуется наличием двух структурных этажей: нижнего - кристаллического, сложенного породами докембрийского возраста с наличием разнообразных тектонических структур и региональных разрывных нарушении, и верхнего - осадочного чехла, состоящего из пород палеозойского и мезокайнозойского возраста. В нижней части зоны влияния фундаментов сооружений АЭС залегают майкопские глины, выше по разрезу - ергенинские пески, в верхней части - лессовидные суглинки четвертичного возраста. В тектоническом отношении район АЭС приурочен к эпигерцинской Скифской плите, характеризующейся невысокой сейсмичностью. В структурно-тектоническом отношении район АЭС входит в состав наименее раздробленного блока кристаллического фундамента вала Карпинского.

Новые результаты, полученные после государственной экологической экспертизы (1995г.) при дополнительном изучении сейсмотектонических и сейсмологических условий района и площадки станции, свидетельствуют о том, что в пределах пункта расположения АЭС породы мезокайнозойского комплекса залегают субгоризонтально и не затронуты тектоническими нарушениями. Ближайшая к площадке (25 - 30 км от АЭС) крупная тектоническая структура - Донбасско-Астраханский разлом на временных геофизических разрезах ОГГ (общих глубинных точек) в породах моложе каменноугольного возраста не проявляется, т.е. указанная структура на данном участке не является тектонически-активной последние 300 млн. лет.

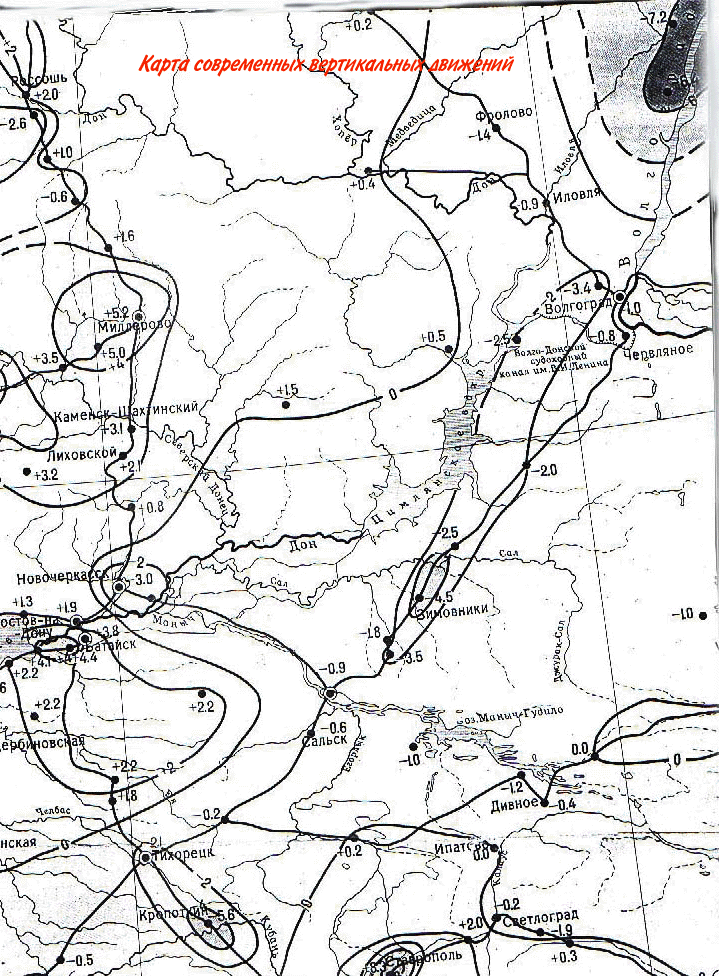

Результаты сейсмоакустического профилирования, выполненного в 1999 г. на акватории Цимлянского водохранилища, подтвердили субгоризонтальное залегание пород кайнозойского и мелового возраста и их незатронутость дизъюнктивными нарушениями. В зоне предполагаемого пересечения Донбасско-Астраханским разломом района Цимлянского водохранилища также не отмечено следов его активности в породах кайнозоя. На промплощадке дизъюнктивные тектонические нарушения геолого-геофизическими методами не обнаружены. Современные движения земной коры составляют 0 - минус 4,5 мм/год. Материалы изучения концентрации поля гелия в подземных водах и концентрации радона в почвенном воздухе подтверждают отсутствие тектонических нарушений.

Фоновая сейсмичностьс учетом близких (Северный Кавказ) и удаленных (Восточные Карпаты, Западный Копетдаг) очагов сильных землетрясений, соответствующая "проектному" землетрясению (ПЗ) с повторяемостью раз в 500 лет, составляет 5 баллов. В соответствии с нормативными документами и с учетом сейсмических свойств грунтов, район АЭС относится к зоне 6-балльных землетрясений с повторяемостью раз в 5000 и 10000 лет. По результатам сейсмического микрорайонирования (1988г.), учитывая грунтовые условия промплощадки, в проекте принята интенсивность возможных сейсмических воздействий на 1 балл выше и в расчетах конструктивных элементов АЭС заложено максимальное расчетное землетрясение (МРЗ) 7 баллов. Проведенное повторное (1999г.) сейсмическое микрорайонирование промплощадки методом регистрации микросейм и сейсмических жесткостей позволяет не учитывать приращение балльности за счет грунтовых и гидрогеологических условий, что обеспечивает дополнительный запас сейсмоустойчивости сооружений АЭС.

Гидрогеологические условия в районе размещения АЭС характеризуются наличием двух водоносных горизонтов. Первый от поверхности грунтовый водоносный горизонт в четвертичных эолово-делювиальных и делювиальных суглинках характеризуется широким, а на площадке АЭС повсеместным распространением. В связи с созданием в 1952 г. Цимлянского водохранилища и подъемом уровня воды р. Дон в среднем на 26 м, произошло повышение уровня грунтовых вод. В настоящее время грунтовые воды в районе залегают на глубинах от долей до 30 и более метров. В пределах площадки грунтовые воды во время изысканий были вскрыты на глубинах 0,2 - 0,5 м в северо-восточной части, 3,0- 5,6 м в основании проектируемых ответственных сооружений, 10-18 м в юго-западной части площадки. Воды характеризуются сильной сульфатной агрессивностью по отношению к бетонам средней плотности и высокой коррозионной активностью по отношению к металлам. Второй от поверхности земли водоносный горизонт в неоген- четвертичных отложениях повсеместно распространен на левобережье Цимлянского водохранилища и в пределах Доно-Сальского междуречья. Воды напорные, абсолютные отметки пьезометрических уровней снижаются от 40-65 м на Доно-Сальском водоразделе до 30 -36 м на берегу Цимлянского водохранилища и 15 - 25 м в долинах Дона и Сала. Пьезометрические уровни этого горизонта на площадке АЭС устанавливаются на глубинах от 6,8 до 39 м. За период развития подпора при заполнении Цимлянского водохранилища уровень в ергенинском водоносном горизонте также повысился. Повышение уровня воды до строительства АЭС привело к ухудшению качества подземных вод обоих водоносных горизонтов, повысилась минерализация и изменился качественный состав вод (прежде всего увеличилось содержание сульфатов). В районе размещения АЭС отсутствуют источники водоснабжения с утвержденными запасами воды, используемые или намечаемые к использованию для питьевого водоснабжения.

При изучении геологической среды в районе размещения АЭС выполнен обширный комплекс исследований, в том числе после государственной экологической экспертизы (1995г.). Выявлены основные особенности структурно-тектонических, сейсмических, инженерно-геологических и гидрогеологических условий, с которыми согласуются ранее принятые проектные решения.

К ним относятся:
- на площадке ив непосредственной близости от нее отсутствуют неблагоприятные факторы и явления природного происхождения - активные разломы и - другие тектонические структуры с возможным высоким сейсмическим потенциалом;
- подтопленное состояние отдельных участков промплощадки за счет создания и функционирования Цимлянского водохранилища;
- специфические неблагоприятные свойства (просадочность и набухание) эолово-делювиальных пылевато-глинистых грунтов, залегающих в верхней части сжимаемой толщи;
- высокая коррозионная активность по отношению к металлам эолово-делювиальных и аллювиальных пылевато-глинистых грунтов и средняя - ергенинских пылеватых песков, их устойчивость к вибрации;
- сильная сульфатная агрессивность грунтовых вод по отношению к бетонам средней плотности и высокая коррозионная активность по отношению к металлам;
- интенсивность возможных сейсмических воздействий с учетом грунтовых условий промплощадки в проекте принята: ПЗ - 6 баллов, МРЗ - 7 баллов.

История создания.

Технический проект Ростовской (Волгодонской) АЭС разработан Нижегородским отделением института "Атомэнергопроект" в соответствии с постановлением Совета Министров СССР от 21.10.76 № 87Д и на основании:
- решения Минэнерго СССР от 29.03.77 №5 по утверждению технико-экономического обоснования строительства Волгодонской АЭС, согласованного Госпланом СССР и Госстроем СССР (письмо от 11.01.77 № ВИ-2612-3-7);
- задания на разработку технического проекта Волгодонской АЭС мощностью 4000 МВт, утвержденного Минэнерго СССР от 07.12.77 и дополнения к нему, утвержденного Минэнерго СССР 16.03.78;
- акта выбора пункта строительства атомной электростанции мощностью 4000 МВт в Ростовской области, утвержденного Ростовским облисполкомом Совета народных депутатов 24.10.75 и Минэнерго СССР 20.10.77;
- решения Технического совета института "Атомэнергопроект" по "Основным положениям унифицированного проекта АЭС с реакторами ВВЭР-1000"от 31.12.77.

Технический проект АЭС утвержден приказом Минэнерго СССР от 12.10.79 № 133-ПС. В 1980 г. проект прошел экспертизу Госстроя СССР и решением Коллегии Госстроя СССР от 03.02.81 № 4 получил положительную оценку. В соответствии с постановлением Совета Министров СССР от 15.11.79 № 1000 строительство Ростовской АЭС начато в 1979 году. К августу 1990 года на Ростовской АЭС готовность первого энергоблока составила 95%, второго энергоблока - 30%; сооружена фундаментная плита третьего энергоблока, и вырыт котлован для четвертого энергоблока. Однако в связи с получившими широкое распространение выступлениями против пуска в эксплуатацию Ростовской АЭС по просьбе Совета народных депутатов Ростовской и Волгоградской областей было принято решение Совета Министров СССР и РСФСР о приостановлении с 01.09.90 г. строительства Ростовской АЭС (протокол совещания у Председателя Совета Министров РСФСР И. С. Силаева и заместителя Председателя Совета Министров СССР Л. Д. Рябева от 29.08.90). Этим же решением Минатомэнергопрому СССР было предписано обеспечить полную сохранность построенных зданий и сооружений и смонтированного в них оборудования, а Госкомприроды СССР обеспечить проведение экологической экспертизы проекта. Постановлением Правительства РФ от 28.12.92 № 1026 Минатому РФ предписано продолжить консервацию Ростовской АЭС, а Минприроды РФ провести в установленном порядке государственную экологическую экспертизу проекта.

Проект Ростовской АЭС, включая раздел проекта "Оценка воздействия Ростовской АЭС на окружающую среду", разработан Нижегородским институтом "Атомэнергопроект", был представлен на рассмотрение в Минприроды России в 1994 г. Заключение научно-общественной экологической комиссии по Ростовской АЭС представлено в Минприроды России Законодательным Собранием Ростовской области 27.12.94 г. Приказом Минприроды России от 31.03.95 г. № 131 была образована экспертная комиссия государственной экологической экспертизы по проекту Ростовской АЭС, согласно заключению которой от 14.07.95 г. проект строительства АЭС был одобрен при условии реализации замечаний и предложений экспертной комиссии и ограничения мощности АЭС двумя энергоблоками.

В соответствии с поручением Правительства Российской Федерации от 12.08.98 г. № БН-П7-23423 Нижегородским институтом "Атомэнергопроект" с привлечением многочисленных научно-исследовательских организаций, в том числе из Ростовской области, выполнена доработка проекта. Минатомом России представлен на государственную экологическую экспертизу в Госкомэкологии России доработанный проект Ростовской АЭС с учетом замечаний и предложений "Сводного заключения экспертной комиссии государственной экологической экспертизы Минприроды России по проекту Ростовской АЭС" от 14.07.95 г. и "Решения Совета государственной экологической экспертизы Минприроды России по результатам государственной экологической экспертизы проекта Ростовской АЭС" от 03.10.95 №22. 11 августа 1999 г. - приказ Роскомэкологии России о проведении государственной экологической экспертизы на Ростовской АЭС. 7 февраля 1999 г. в Роскомэкологии состоялось заключительное заседание экспертной комиссии, призванной оценить экологическую безопасность Ростовской АЭС. Независимые эксперты дали проекту РоАЭС положительную оценку.

Показатели безопасности

Безопасность АЭС будет обеспечена реализацией принципа глубоко эшелонированной защиты, основанной на применении систем и барьеров на пути возможного выхода радиоактивных продуктов в окружающую среду и системы технических и организационных мер по защите барьеров и сохранению их эффектив-ности.

Первым барьером является топливная матрица, т.е. само топливо, находясь в твердом виде, имея определенную форму, препятствует распространению продуктов деления.

Вторым барьером является оболочка тепловыделяющих элементов - герметичные стенки трубок из циркониевого сплава, в которые заключены топливные таблетки.

Третьим барьером служат герметичные стенки оборудования и трубопроводов первого контура, в котором циркулирует теплоноситель.

При нарушении целостности первых трех барьеров безопасности продукты деления будут задержаны четвертым барьером - системой локализации аварии. Система локализации аварии включает в себя герметичные ограждения - защитную оболочку (гермооболочку) и спринклерную систему. Защитная оболочка представляет собой строительную конструкцию с необходимым набором герметичного оборудования для транспортировки грузов при ремонте и прохода через оболочку трубопроводов, электрокабелей и людей (люки, шлюзы, герметичные проходки труб и кабелей и т.д.). Все оборудование реакторной установки, содержащее радиоактивные элементы, размещено в герметичной защитной оболочке. Защитная оболочка предназначена для предотвращения выхода радиоактивных веществ в окружающую среду при различных сценариях как проектных, так и запроектных аварий. Герметичная оболочка реакторного отделения выполнена из предварительно напряженного железобетона с внутренней облицовкой металлом, что позволяет выдерживать такие виды экстремальных внешних воздействий как максимальное расчетное землетрясение (МРЗ) интенсивностью 7 баллов, смерчи, ураганы, воздушные ударные волны. Для повышения устойчивости в условиях сейсмического воздействия обстройка и гермооболочка опираются на сплошную фундаментную плиту. Защитная оболочка выполнена из предварительно-напряженного железобетона с облицовкой изнутри листовой сталью и исключает утечку радиоактивных веществ наружу. При работе реакторной установки защитная оболочка обеспечивает защиту оборудования, находящегося внутри оболочки, от внешних воздействий как природных факторов (ветер, снег, смерчи, землетрясения и т.д.), так и воздействий, связанных с деятельностью человека (воздушная ударная волна, и т.д.). Массивные строительные конструкции обеспечивают надежную защиту персонала и населения от ионизирующего излучения. Для проверки эксплуатационной надежности защитная оболочка подвергается до ввода энергоблока в эксплуатацию обязательному испытанию на прочность и плотность. Для наблюдения за напряженно-деформационным состоянием защитной оболочки предусмотрена контрольно-измерительная аппаратура. Внутри гермооболочки расположено все оборудование и трубопроводы первого контура, а также ряд вспомогательных систем первого контура, которые содержат в себе радиоактивный теплоноситель. Защитная оболочка рассчитана на давление, которое может возникнуть внутри нее при разрыве трубопровода первого контура максимального диаметра. В процессе эксплуатации ведется постоянный контроль параметров среды в гермооболочке (давления, температуры, активности). Спринклерная система разбрызгивает холодную воду внутри гермооболочки, конденсирует образующийся при течах первого контура пар и тем самым снижает давление и температуру в оболочке. Спринклерная система используется также для организации связывания йода, содержащегося в паре и воздухе герметичных помещений, для Чего на всос спринклерных насосов добавляется специальный раствор с метаборатом калия. Система состоит из 3-х независимых каналов подачи спринклерного раствора под оболочку, каждый из которых состоит из спринклерного насоса, водоструйного насоса, бака химреагентов, арматуры и трубопроводов.

Система обеспечения радиационной безопасности персонала Ростовской АЭС и населения предполагает выполнение следующих принципов: - облучение персонала и населения не должно превышать предела, установленного требованиями "Норм радиационной безопасности" (НРБ-96/99), "Основных санитарных правил" (ОСП-72/87), "Общих положений обеспечения безопасности атомных станций" (ОПБ-88/97), "Размещение атомных станций. Основные критерии и требования по обеспечению безопасности" (ПНАЭ Г-03-33-93), "Санитарных правил проектирования и эксплуатации атомных станций (СПАС-88/93). Для обеспечения безопасности и в соответствии с ОПБ-88/97 системы безопасности выполнены многоканальными. Каждый такой канал: во-первых, независим от других каналов и выход из строя любого из этих каналов не оказывает влияния на работу остальных; во-вторых, каждый канал рассчитан на ликвидацию максимальной проектной аварии без помощи других каналов; в-третьих, в каждый канал входят системы, основанные на использовании наряду с активными принципами и пассивных принци-пов подачи раствора борной кислоты в активную зону реактора, не требующие участия автоматики и использования электроэнергии; в-четвертых, элементы каждого канала периодически опробуются для поддержания высокой надежности. В случае обнаружения дефектов, приводящих к выходу любого одного канала из строя, реакторная установка расхолаживается; в-пятых, надежность работы оборудования каналов систем безопасности обеспечивается тем, что все оборудование и трубопроводы этих систем разработаны по специальным нормам и правилам, с повышенным качеством и контролем при изготовлении. Все оборудование и трубопроводы систем безопасности рассчитаны на работу при максимальном для данной местности землетрясении.

Каждый из каналов по своей производительности, быстродействию и прочим факторам достаточен для обеспечения радиационной и ядерной безопасности атомной станции в любом из режимов ее работы, включая режим максимальной проектной аварии. Независимость трех каналов системы достигается за счет: - полного разделения каналов по месту расположения в технологической части; - полного разделения каналов систем безопасности в части электроснабжения автоматизированных систем управления технологическим процессом и др. обеспечивающих систем.

В проекте для отвода тепла в соответствии с требованиями по надежности и параметрам подаваемой воды предусмотрены две системы охлаждения. 1. Система технического водоснабжения конденсаторов турбин и вспомогательных потребителей, обеспечивающая отвод тепла от конденсаторов и части вспомогательного оборудования (неответственные потребители машзала). 2. Система технического водоснабжения ответственных потребителей реакторного отделения, важная для обеспечения безопасности.

Все системы охлаждения запроектированы по схеме оборотного водоснабжения. Подпитка систем охлаждения обеспечена подачей воды из Цимлянского водохранилища. В качестве охладителя первой системы предусмотрен водоем-охладитель площадью 18 км2, образованный глухой плотиной. Потребители первой системы охлаждения сохраняют работоспособность и выполняют все технологические функции при нормальных условиях эксплуатации. Второй системой охлаждается оборудование реакторного отделения, она изолирована от внешних водоемов и использует брызгальные бассейны. Потребители второй системы охлаждения сохраняют работоспособность во всех режимах работы, в том числе и при нарушении нормальных условий эксплуатации и в аварийных ситуациях. Для подпитки второй системы охлаждения предусмотрено предварительное обессоливание воды. Отработавшее топливо по условиям приема для дальнейшей переработки выдерживается в течение 3-х лет в бассейне выдержки реакторного отделения. Вывоз отработавшего топлива с АЭС после бассейна выдержки производится в транспортных контейнерах ТК-13, обеспечивающих полную безопасность при транспортировке железнодорожным транспортом даже в случае железнодорожных аварий. Для снижения концентрации радиоактивных газов в вентвыбросах из помещений контролируемой зоны и газовых сдувок из технологического оборудования проектом предусмотрена система спецгазоочистки на йодных и аэрозольных фильтрах. Эффективность очистки на фильтрах более 99%. Суммарная расчетная активность выброса из вентиляционной трубы АЭС в режиме нормальной эксплуатации значительно ниже величин, регламентируемых СПАС-88/93. Для контроля за соблюдением радиационной безопасности в проекте предусмотрена система автоматизированного контроля Переработка и хранение жидких радиоактивных отходов предусмотрено в спецкорпусе в течение всего срока службы АЭС. Переработка, хранение и сжигание твердых радиоактивных отходов в течение всего срока службы АЭС предусмотрено в здании переработки твердых радиоактивных отходов с хранилищем.

На площадке Ростовской АЭС предусмотрены раздельные системы канализации: - хозяйственно-бытовая канализация зоны свободного режима; - хозяйственно-бытовая канализация зоны строгого режима; - производственно-дождевая канализация незагрязненных стоков; - производственная канализация стоков, загрязненных нефтепродуктами. Хозяйственно-бытовые стоки проходят полную механическую и биологическую очистку. Очищенные стоки зоны строгого режима после радиационного контроля, в зависимости от показателей, будут направлены либо на установку спецводоочистки для их переработки, либо на повторное использование в систему технического водоснабжения ответственных потребителей. Стоки производственно-дождевой канализации АЭС отводятся в систему техводоснабжения. Производственные стоки, загрязненные нефтепродуктами, подвергаются очистке на установке "Кристалл" и в дальнейшем направляются в систему химводоочистки. Для складирования и переработки нерадиоактивных твердых промышленных отходов АЭС в санитарно-защитной зоне станции предусмотрено строительство полигона.

См. также. Обзор по заключению экспертной комиссии.



Фотографии Ростовской АЭС и г. Волгодонска

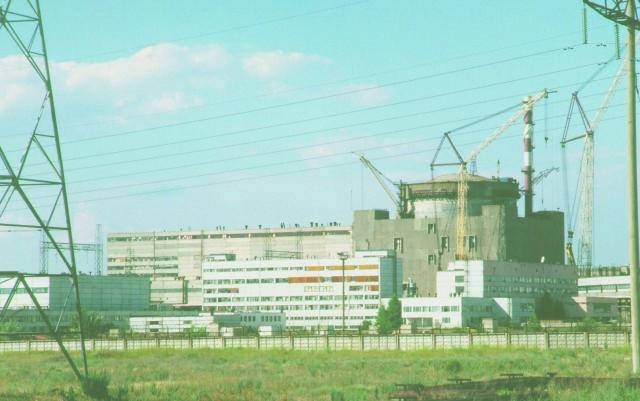

Фото 1.
