Источником тепловой энергии, как и на всех АЭС, является активная зона реактора. В качестве теплоносителя используется вода, которая, проходя через активную зону реактора, частично испаряется. На выходе из реактора вода содержит в среднем 15% пара (паросодержание p = 0.15). Давление воды в трактах теплоносителя 0.7 МПа (» 70 атм.) при таком давлении температура кипения воды 284 ° С. Пароводяная смесь из реактора направляется в барабан сепаратор, который в тепловом контуре, выполняет роль потребителя тепловой энергии. В барабане сепараторе из пароводяной смеси забирается пар и добавляется питательная вода, на выходе из барабана сепаратора мы получаем воду в качестве “холодного” теплоносителя, причем температура практически остается такой же.

В качестве способа теплообмена используется вынужденная конвекция, другими словами используется насос для прокачки теплоносителя через активную зону реактора.

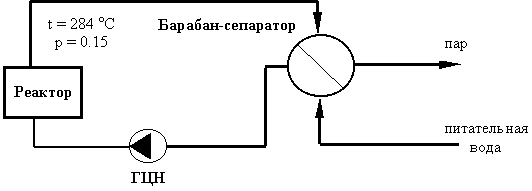

На основании выше сказанного можно изобразить тепловую схему, для контура многократной принудительной циркуляции (КМПЦ) реактора РБМК-1000

ГЦН- главный циркуляционный насос.

Даже такая простая схема позволяет сделать прикидочный расчет. По известной тепловой мощности реактора, и паросодержанию на выходе из реактора можно определить необходимый расход воды через реактор.

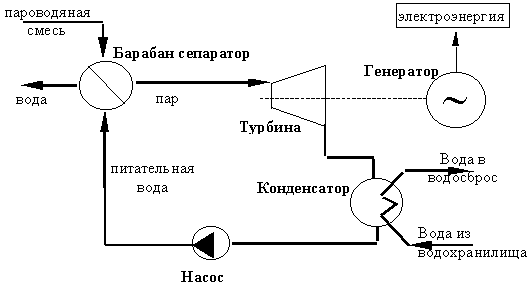

Рассмотрим второй тепловой контур. Барабан сепаратор, забирая тепловую энергию вместе с паром из первого контура, где он является потребителем, отдает ее во второй контур. Следовательно, он является источником тепловой энергии для второго теплового контура.

После барабана сепаратора пар поступает в турбину, где он вращает ротор (происходит преобразование тепловой энергии в механическую), турбина является потребителем тепловой энергии. С ротором турбины жестко связан ротор электрического генератора, вырабатывающий электроэнергию. Параметры пара на выходе из турбины: температура – Т=30° С, давление – P=0.004 МПа. После турбины пар необходимо перевести в жидкое состояние, то есть превратить воду, этот процесс происходит в конденсаторе. Пар в конденсаторе предает свою тепловую энергию воде, которая поступает из пруда охладителя, конденсатор, таким образом, также является потребителем энергии. На выходе из конденсатора мы получаем воду, с параметрами близким к параметрам пара, которая является “холодным” теплоносителем для второго теплового контура. Эта вода, пройдя через несколько вспомогательных устройств, становится питательной водой и с помощью питательного насоса подается в барабан сепаратор.

Следует понимать, что выше описанная схема является, только приближением к реальной тепловой схеме. В ней отражены только ключевые элементы необходимые для понятия базовых принципов работы энергоустановки. Такие важные элементы как деаэратор, конденсатный насос, промежуточные подогреватели, не показаны в данной схеме.

В схеме присутствуют два потребителя тепловой энергии. Первый - турбина преобразует тепловую энергию в механическую, которая в генераторе преобразуется в электрическую, таким образом, совершается полезное преобразование энергии. Второй потребитель - конденсатор превращает тепловую энергию пара в тепловую энергию воды водохранилища. Как было отмечено выше тепловая мощность реактора РБМК-1000 приблизительно 3200 МВт а электрическая мощность реакторной установки 1000 МВт. 2200 МВт тратится на обогрев водохранилища и окружающей среды. Получение незамерзающего зимой водоема с большой натяжкой можно назвать полезным преобразованием энергии, однако, обойтись без таких потерь тепловой энергии невозможно. В термодинамике есть теорема о предельном КПД (коэффициент полезного действия) для преобразования тепловой энергии в механическую.

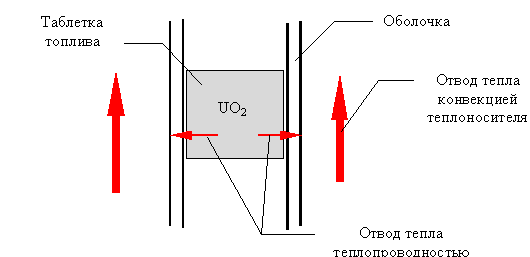

В результате деления, тепловая энергия выделяется в таблетке, которая нагревается. За счет теплопроводности тепловая энергия предается на оболочку. Теплоноситель, омывая оболочку, снимает тепловую энергию и нагревается, в РБМК теплоноситель частично испаряется.
